A hardver egy öreg német projekt. Az eredeti panel helyett egy praktikusabbat terveztem, amelyikre pontosan illeszkedik az LCD kijelző. Itt talalható a NYÁK gerber file-jai. PIC18f2550-es mikrokontrollerhez terveztem a panelt.
A mikrokontroller I/O lábait kivezettem egy-egy forrasztási pontra abból a célból, hogy rá lehessen kötni egyéb interface-ket is, de ez így igazából nem kényelmes megoldás. Ez a NYÁK elsósorban 'USB4LCD' és nem USB4ALL.
A firmware eredeti. A panelen található sztenderd ICSP porton keresztül írható be a mikrokontrollerbe.
A Debian repó tartalmaz programcsomagot, ami képes használni ezt az USB eszközt is. A forrása itt található. Én amúgy nem szeretem ezt a programot, mert a kijelzőn az információ folyton cserélődik, sokszor kell várni a kívánt információért. Ezért inkább írtam magamnak egy nekem megfelelő C++ -os programot:
jessie amd64 package

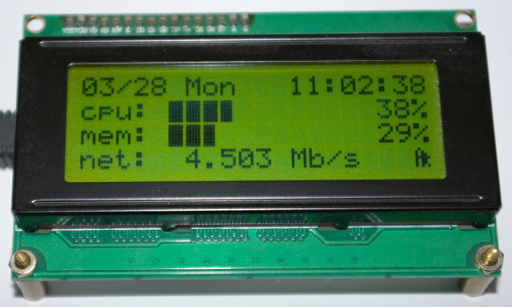

A program négy sorában a következők láthatóak:
