Javítási feladathoz találtam a github-on.
A lehetőségeimhez igazítva néhány ponton módosítottam az áramkört:
- Android NANO modult használtam, mert minden szükséges komponens rajta található: quartz, reset gomb, ISP csatlakozás és még egy 5V-os LDO is - fontos dolog, mert nem mindig stabil vagy fix az 5V az USB vonalon, függhet kompútertől, USB-tápegységtől, USB-HUB-tól...

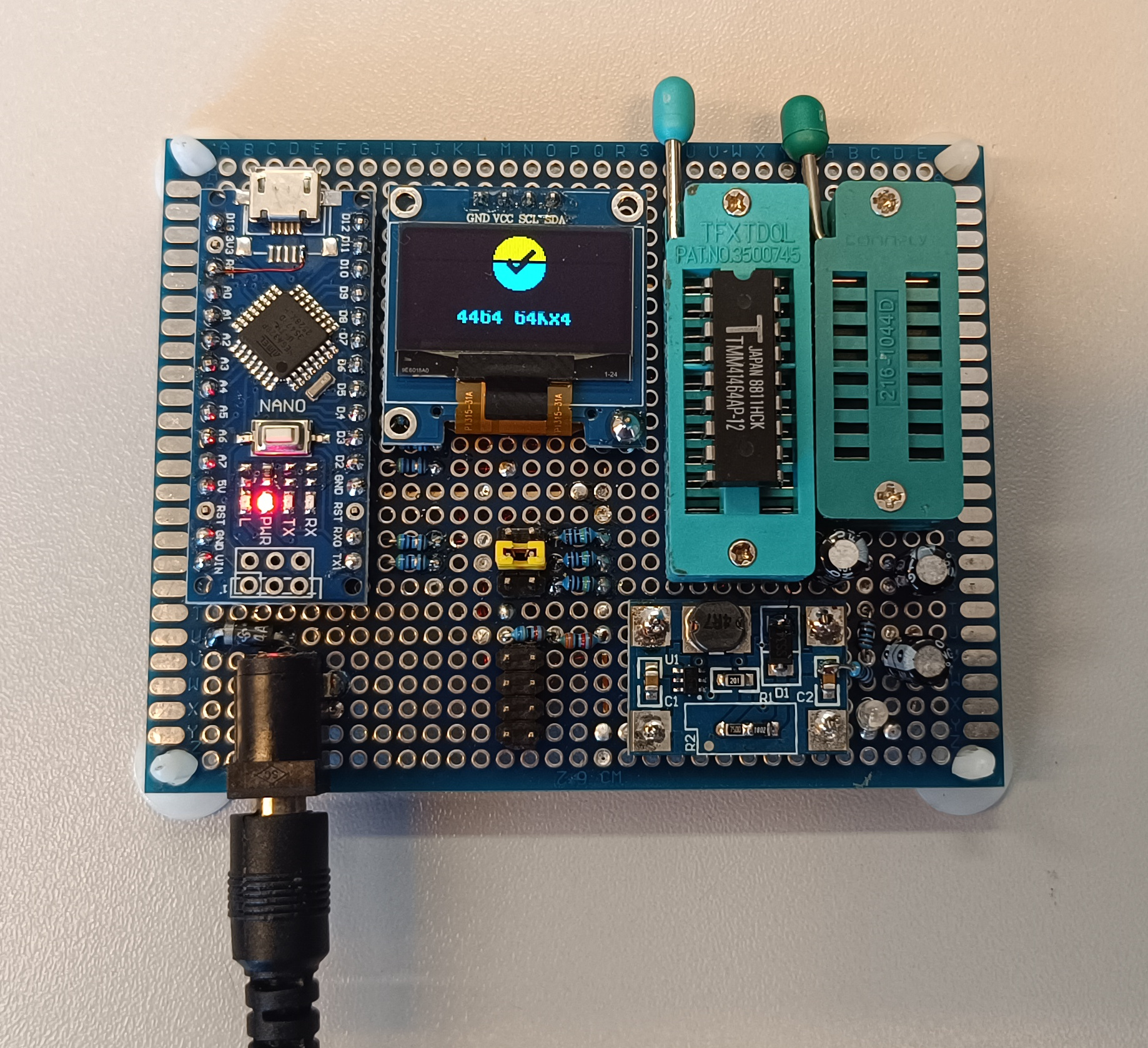

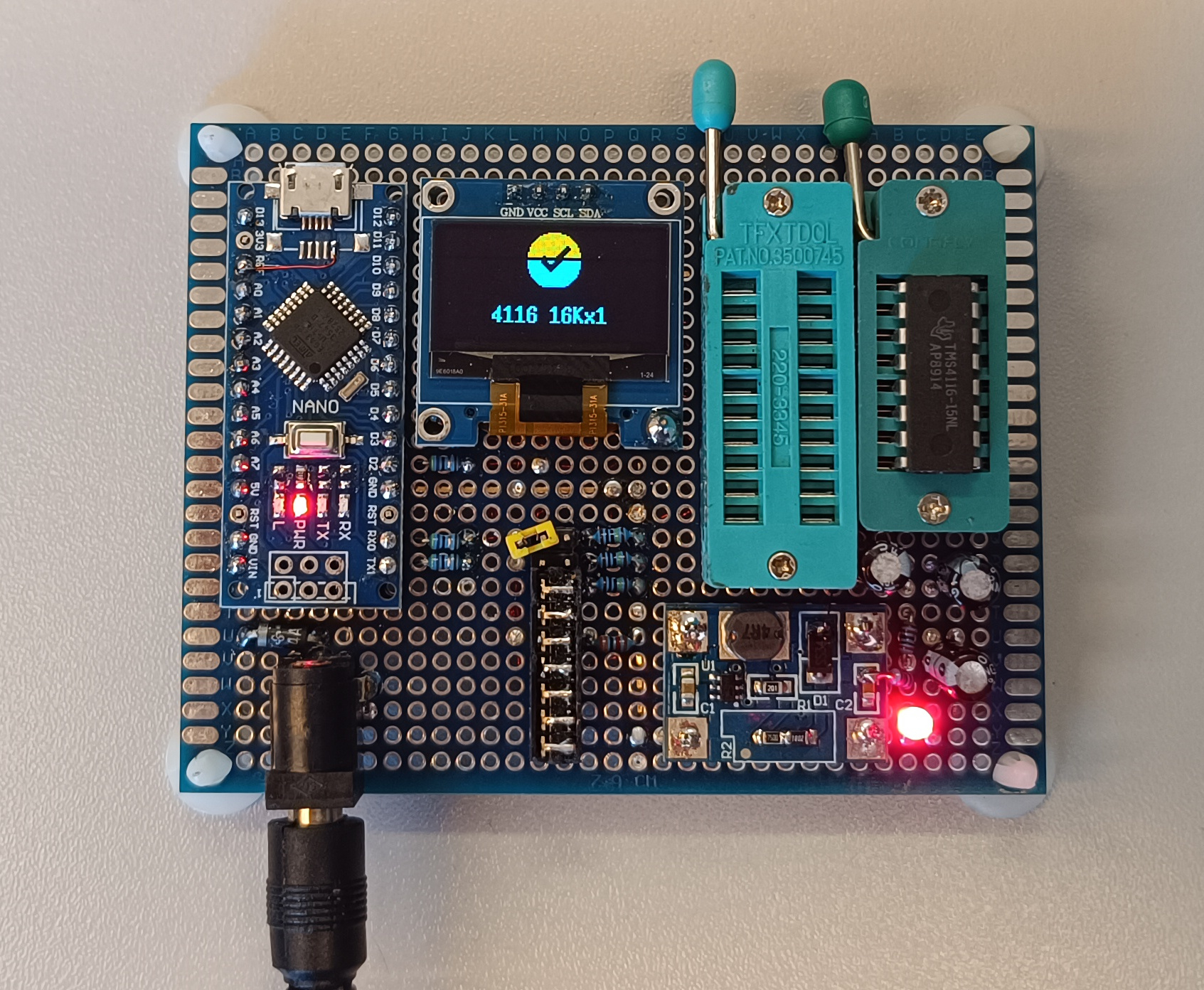

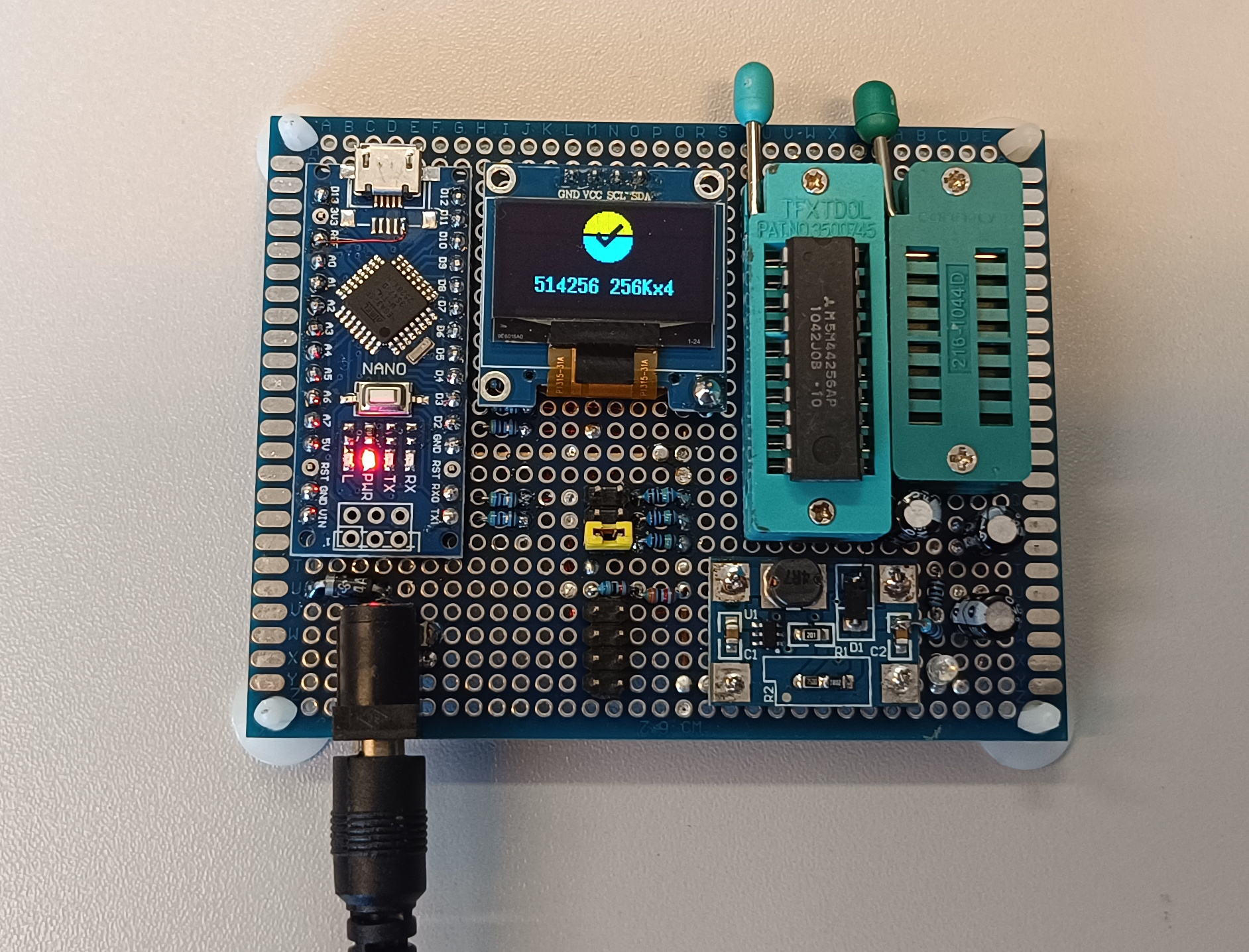

- A 4116-ot tesztelő adaptert is ráépítettem a panelra egy jumper-sorral elválasztva.

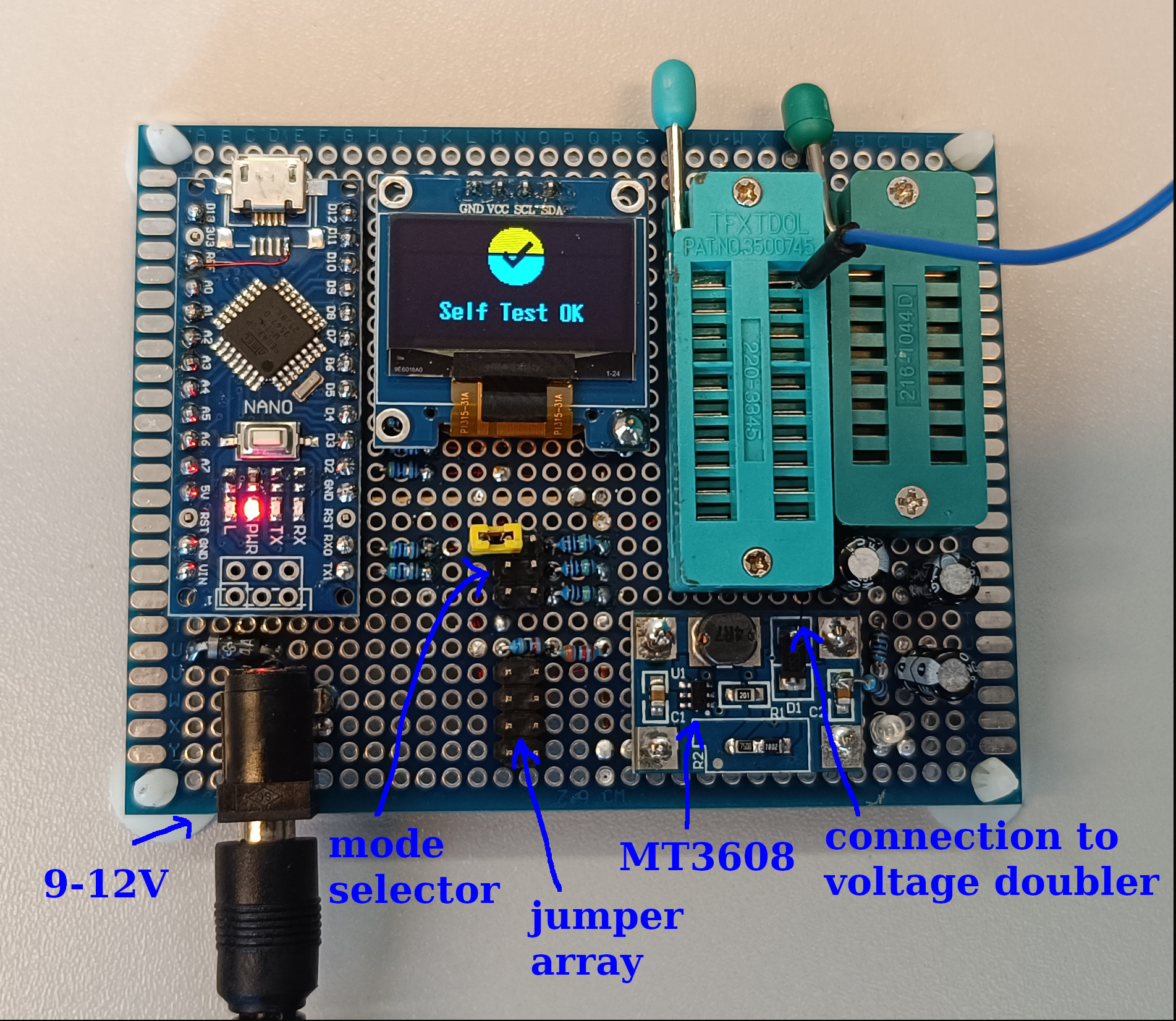

- Saját bevált +12V és -5V adaptert használtam; a 12V-ot egy MT3608 modul szolgáltatja (a trimmert fix ellenállásokra cseréltem)
A -5V előállítása hasonló az eredeti ZX Spectrum megoldásához: az MT3608 impulzus pontjáról kicsatolt negatív feszültségkétszerezőt egy zéner diódás stabilizátor fixálja -5V-ra - elégséges a zéneres megoldás, mert a 4116 fogyasztása kicsi, -5V-on kb 200uA. Lásd még a ZX Spectrum alaplapjaimon.
