Professzionális SMD forrasztáshoz az egyik legjobb megoldás a Weller forrasztóállomás használata RT típusú heggyekkel. A baj az, hogy ez bizony nagyon drága. Szerencsére az interneten található olcsón elkészíthető ekvivalens árámkörök is.

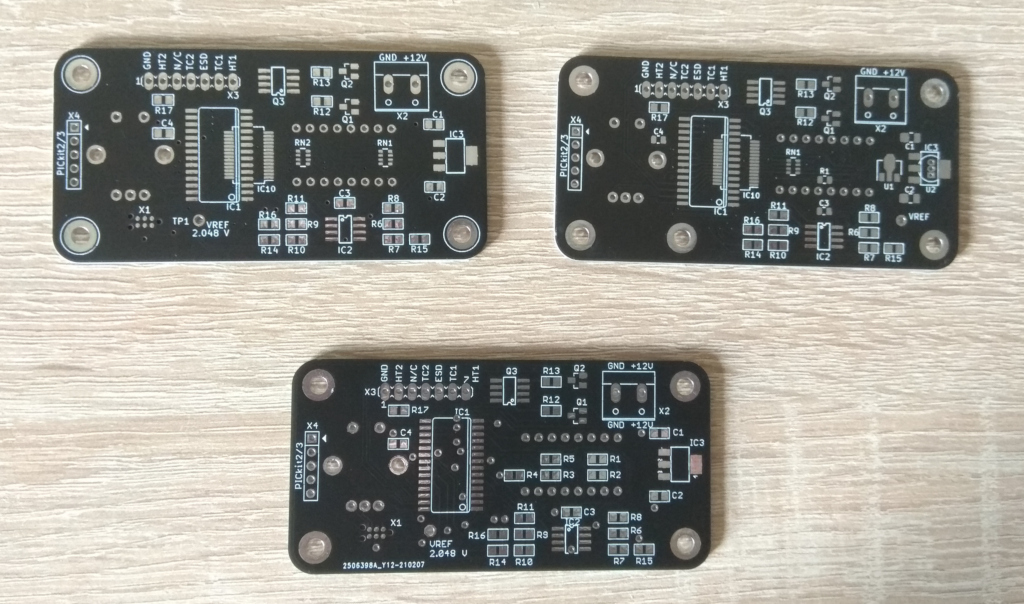

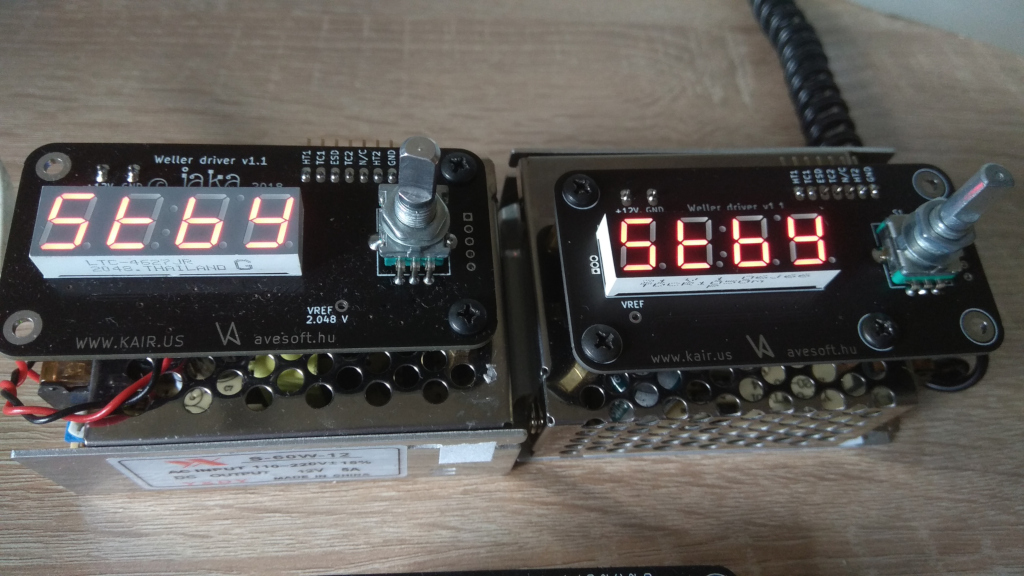

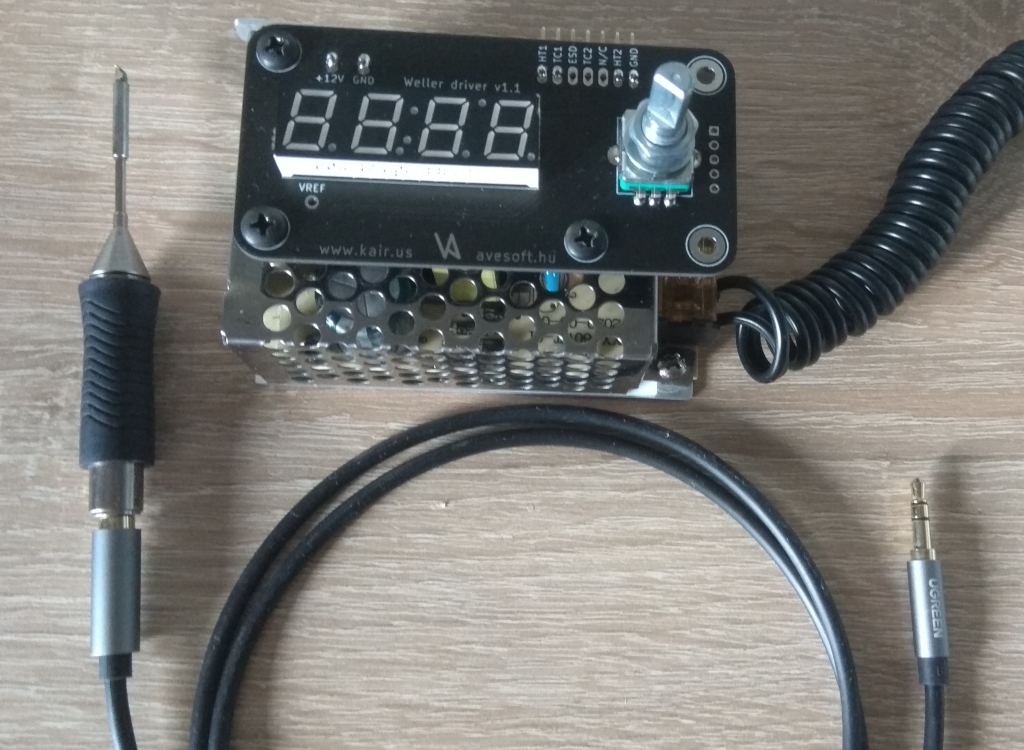

Ezt a projektet választottam. Több verzióban is utánépítettem:
- Az első az eredeti 'kair.us' szerinti.

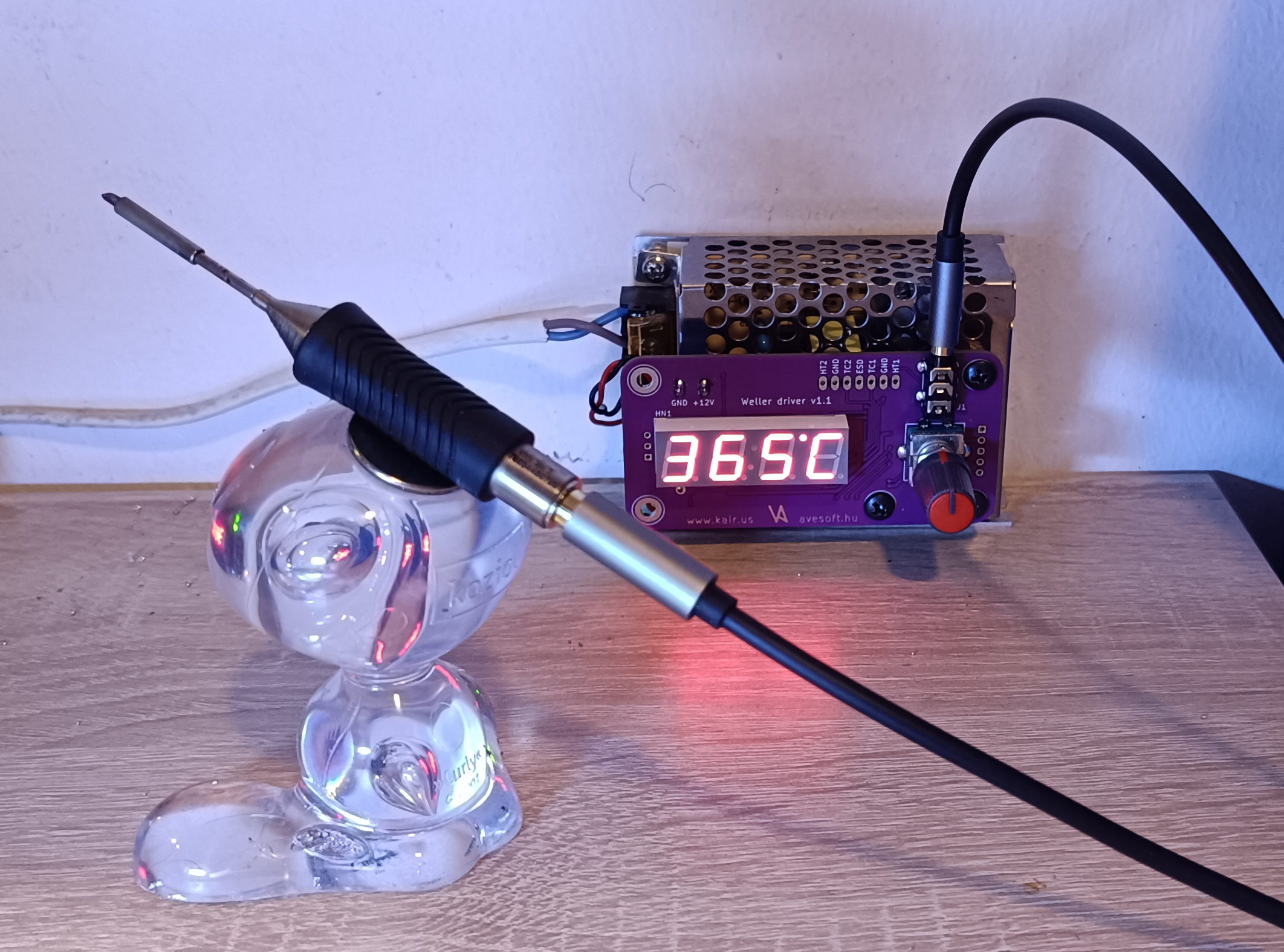

- A második tartlamaz néhány módosítást, például az eredeti közös szegmenses kijelző vezérlést átalakítottam közös anódossá. Ehhez a firmware-t is hozzá kellett igazítanom. Működik üzemszerűen, de zsákutca, felesleges.
- A harmadik áramkör megegyezik az eredetivel, de több alkatrészt ki lehet váltani más bekötésű helyettesítővel, például három különböző bekötésű 5V-os LDO-t vagy két különböző tokozású PIC-et (SOP-28 vagy SSOP-28) tud fogadni a panel - természetesen egyszerre csak az egyiket.
