Egy hibás eredeti Speki javítása

click for full size image!

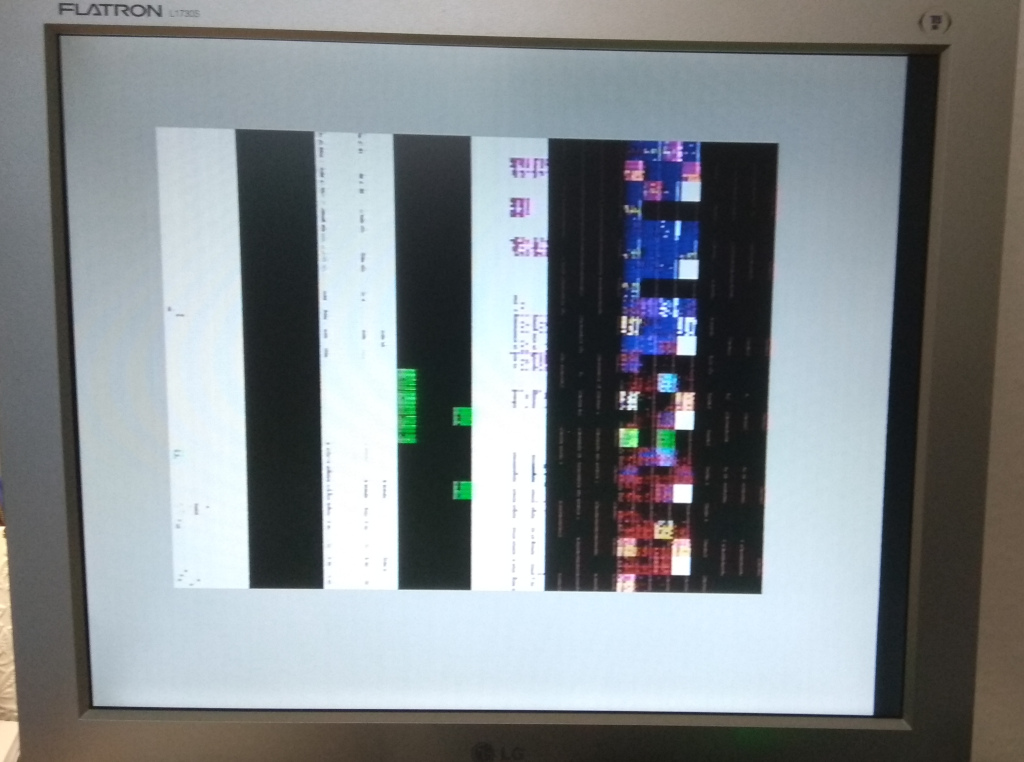

A múlt évben lehetőségem adódott egy hibás ZX Spectrum vásárlására. A fő baja az volt, hogy a kép zavarosan jelent meg, ahogy jobbra, az eladó képén is látszik. Úgy gondoltam, háromféle probléma lehet: a videó-jelgenerátor IC (ULA), a videó-memória vagy a tápegység a hibás (esetleg ezek bármelyik permutációja...). Ha az ULA a rossz, akkor azt nehéz lesz pótolni. De szerencsére csak a tápegység -5V-os része volt hibás - a második képen látható speciális statikus memóriával (ami nem használ -5V -ot) egyből jól működött a kompúter. Miután az alaplapon kicseréltem az összes elektrolit kondenzátort, a gép azonnal jó lett az eredeti DRAM-okkal is.

És persze a billentyűzet-membránt is újra kellett cserélni.
