Komputer építés teljesen elölről

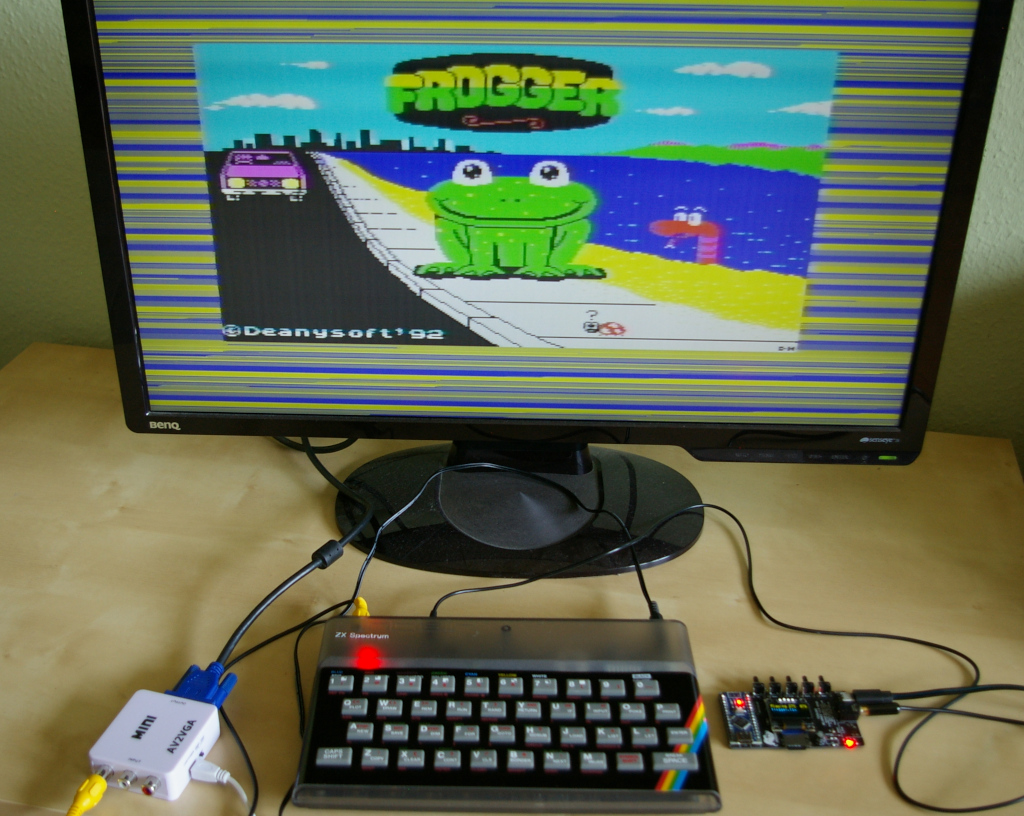

click for full size image!

Ez egy tökéletesen értelmetlen projekt, hiszen van már egy működő gépem, és az alkatrészek beszerzése is nehézkes és némelyik kifejezetten drága is.

Az alkatrészeket a Föld különböző pontjairól szereztem be, pl. az ULA-t Új-Zélandról, a fekvő kapacitásokat USA-ból küldték, és még a mai napig léteznek cégek, amik gyártanak NYÁK-ot, dobozt, billentyűzetet ehhez a géphez

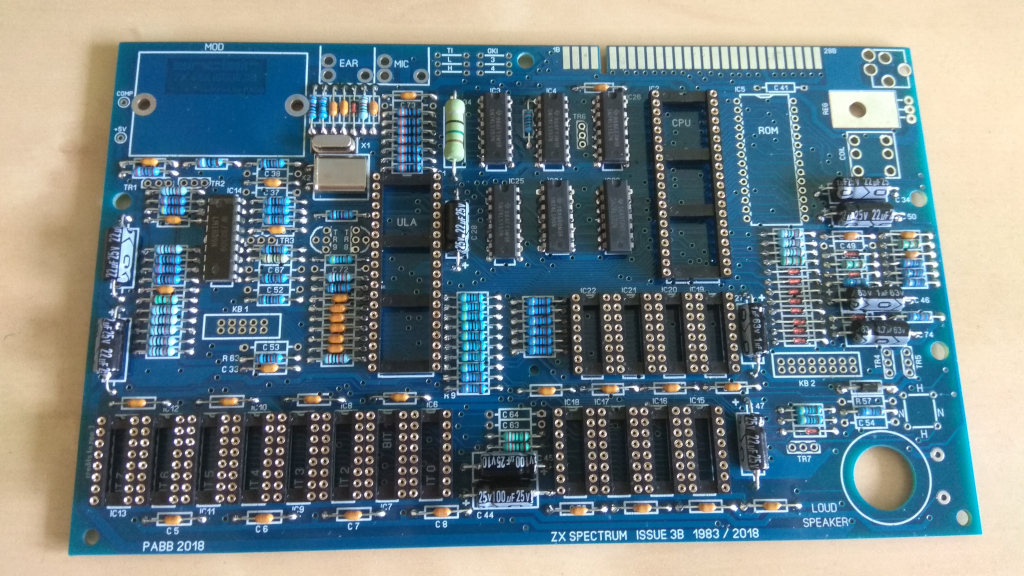

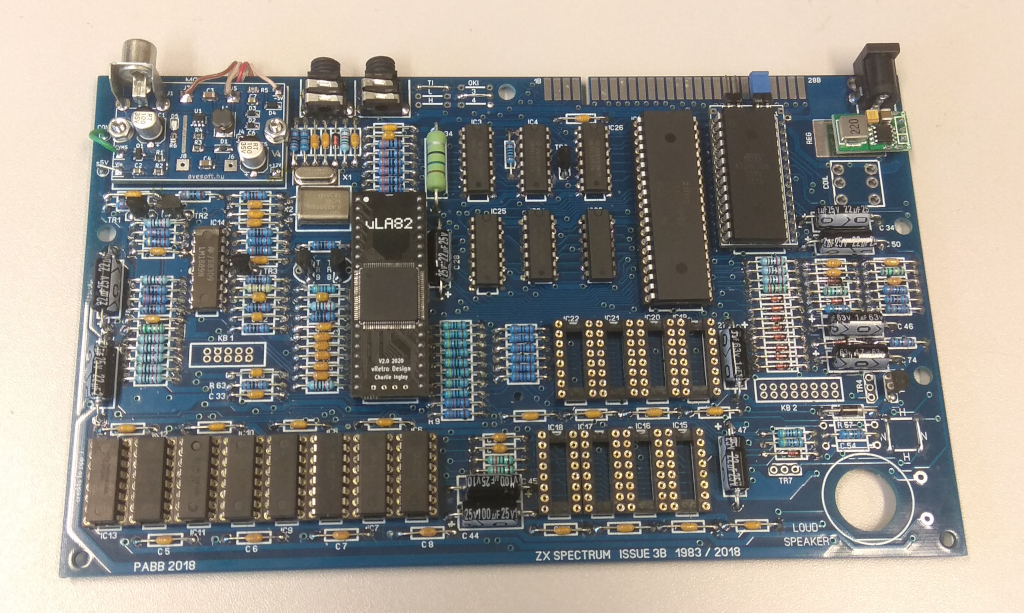

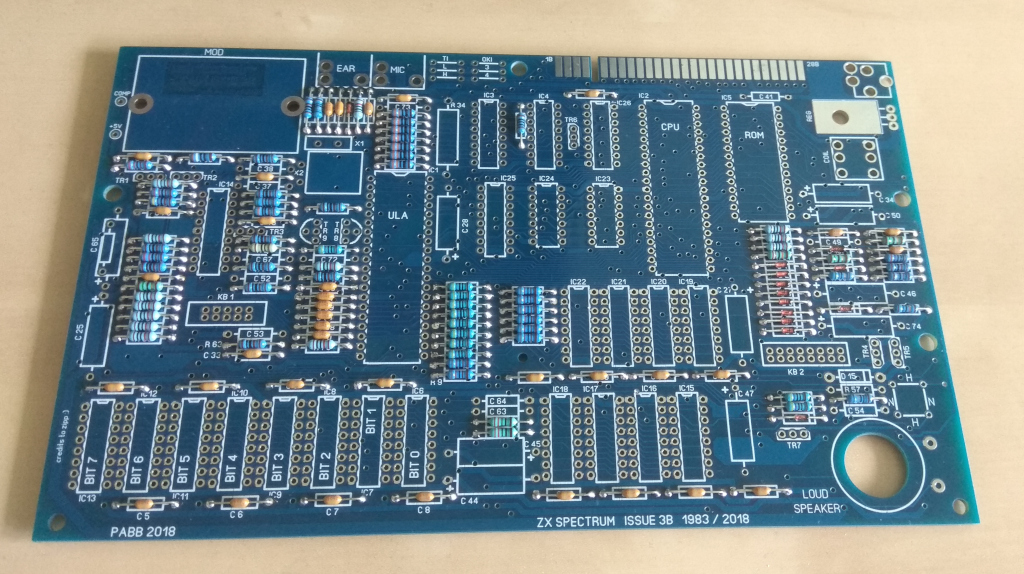

A jobboldali képek az építés fázisait mutatják.

click for full size image! click for full size image! click for full size image!

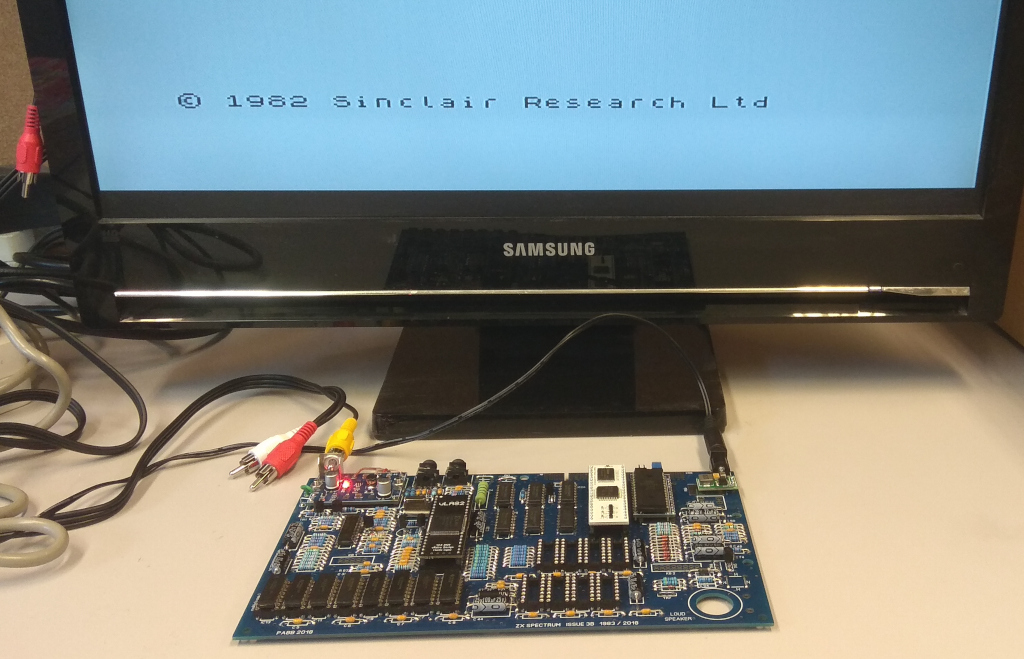

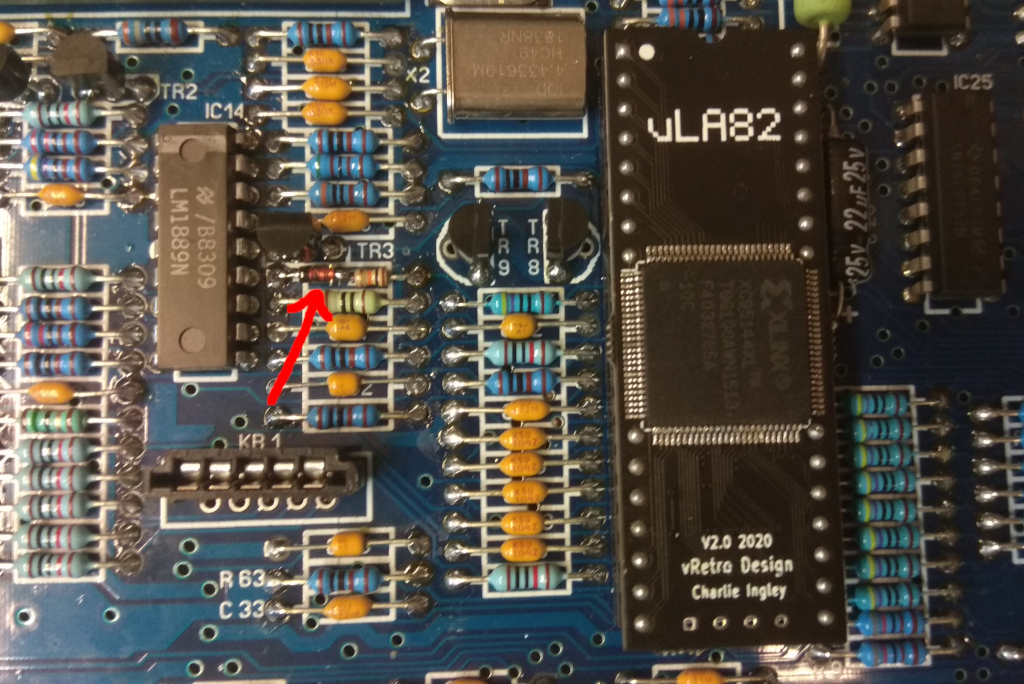

Amikor előszór bekapcsoltam a gépet, természetesen nem működött. A fő probléma az ULA órajel kimenetével volt, ugyanis az alacsony szint túl magasan volt (0.7V), és ez állandóan nyitva tartotta az őt követő tranzisztort. Ezt úgy oldottam meg, hogy a bázisellenállással sorba kötöttem egy diódát (piros nyíl mutatja a képen). A másik gond a processzorral volt, ami egyáltalán nem működött, fogalmam sincs miért. Viszont van egy speciális processzor panelem (ami a Z80-on kivul 32kbyte RAM-ot is tartalmaz), amivel azonnal elindult a Speki. (update: sajnos rossz volt a CPU, pedig nem is az Alin vettem...)

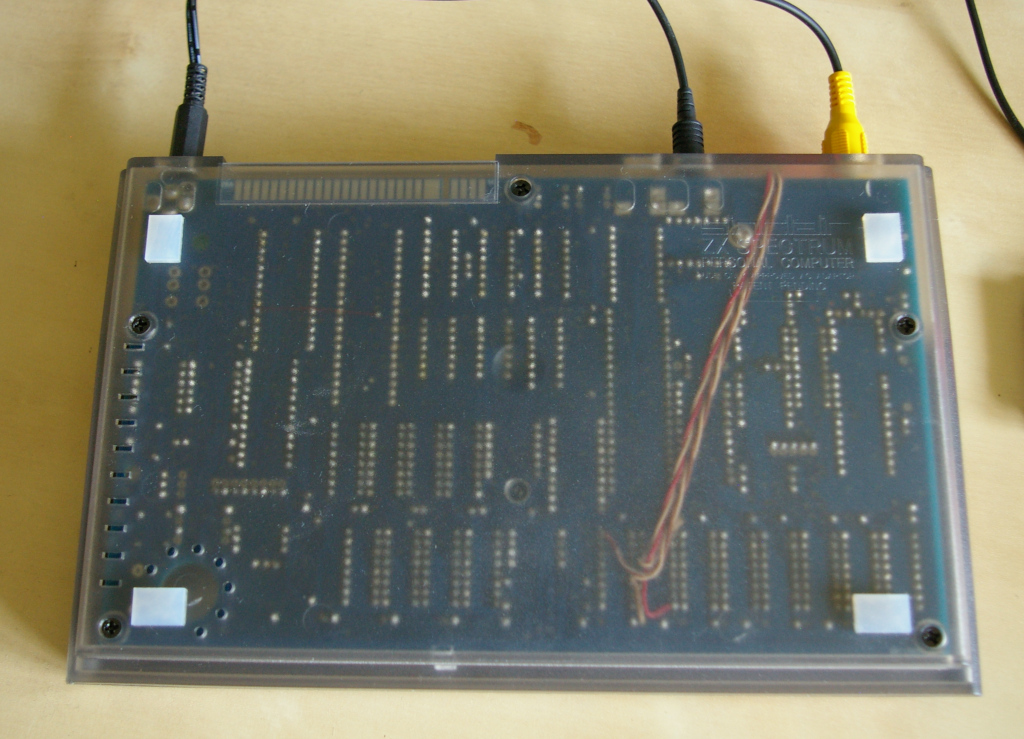

A harmadik kép az összeszerelt gép alsó részét mutatja, amin egy négyeres vezeték látható. Ezen a vezetéken kapja a 4116 tipusu RAM a tápfeszültségeket (+12v, -5V). Ezt egy altalam készített panel szolgáltatja, amit az RF modulátor helyére terveztem. Ezen a panelen kapott helyet egy videojel illesztő áramkör is.

Ja, és persze a jó öreg fűtőelemet, a 7805-ot is elhagytam, a helyére egy 'step down' kapcsolóüzemű tápegységet építettem be.

click for full size image! click for full size image! click for full size image!

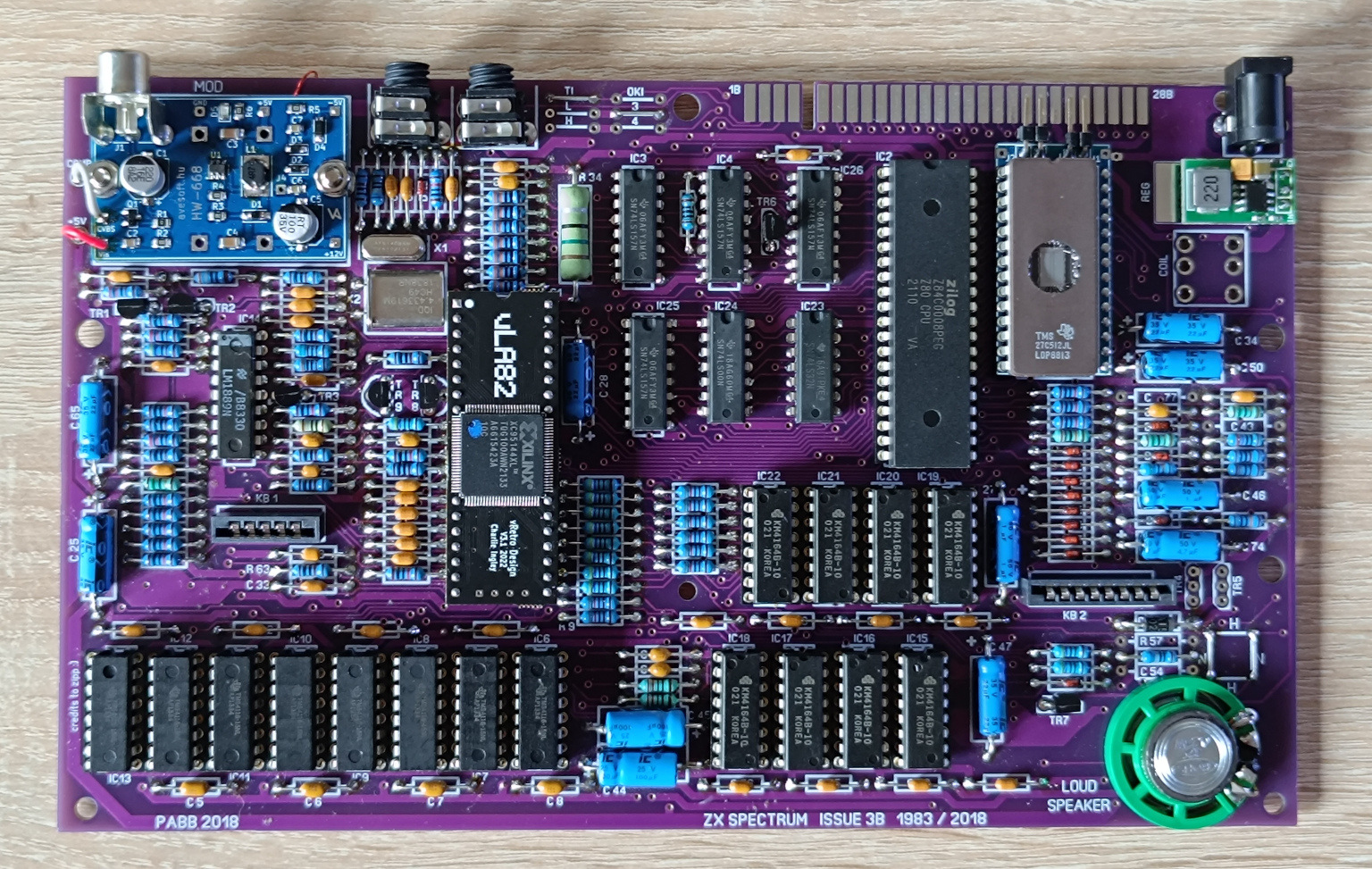

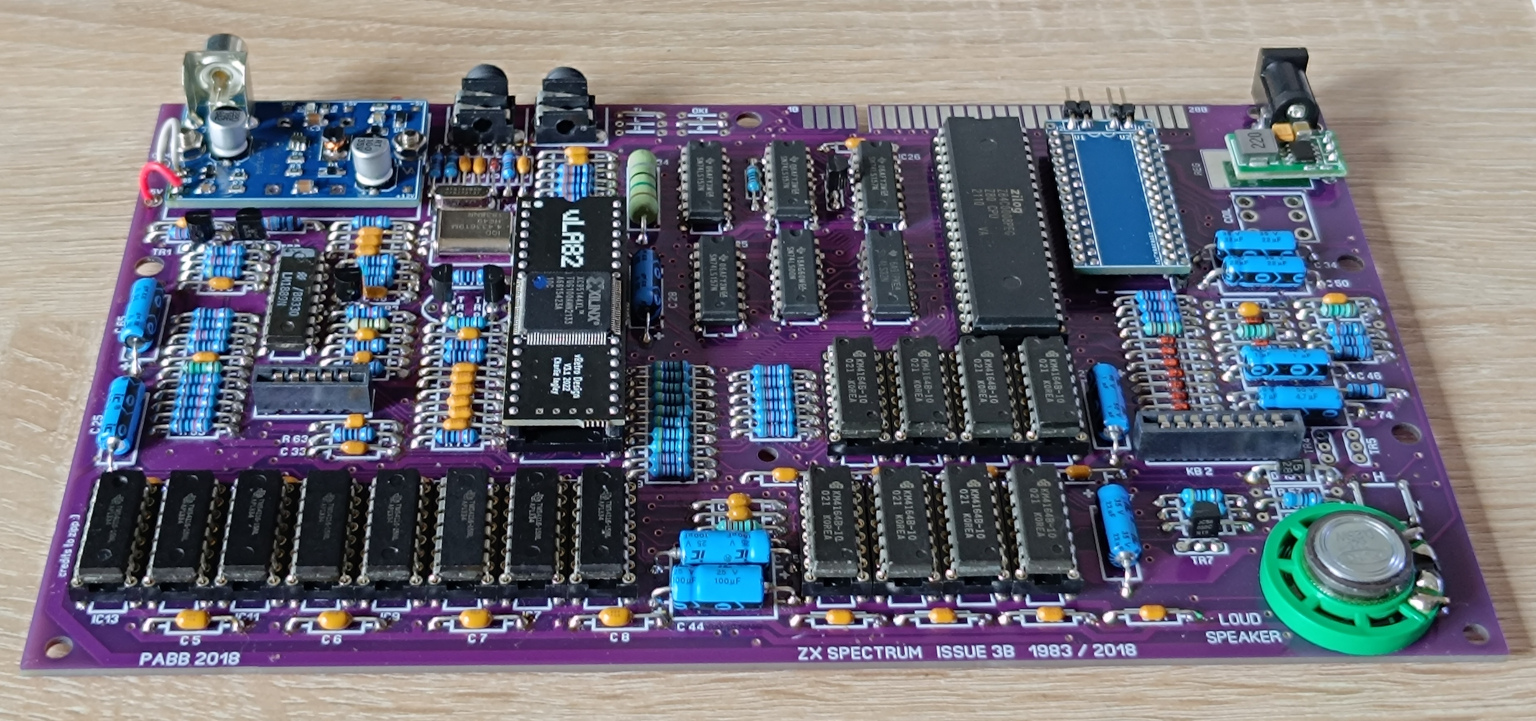

Később készítettem egy újabb kompjútert is, bíbor színű NYÁK-kal. Ezt a panelt közvetlenül a gyártótól rendeltem, de előtte módosítottam a furatfile-t. Ennek az volt az oka, hogy a kék panelon minden TH es VIA lyuk nagyobb volt, mint 1mm, ami szerintem felesleges, ezeket 0.8mm-re módosítottam. Így picivel nagyobb lett a forrszem mérete, ami erősebbé is tette azokat. A másik probléma a kék panellal a jack foglalatok túl szűk lyukai voltak. Ültetéskor vágnom kellett a foglalat lábaiból, hogy beférjen a lyukba.

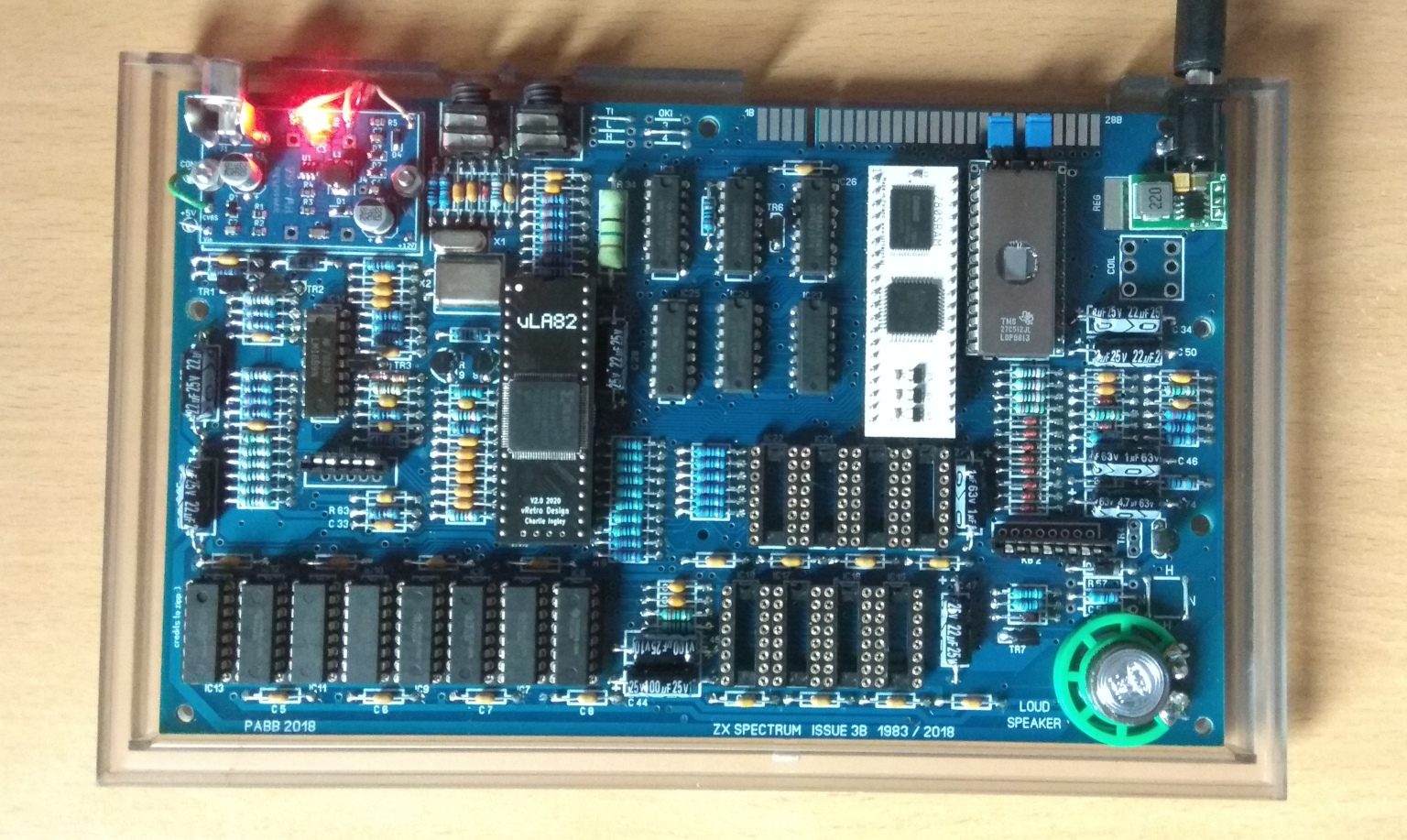

Ezen a három képen jól láthatóak az általam tervezett speciális panelek is; az egyik egy PROM foglalat, ami ötféle PROM-ot tud fogadni (eredeti ZX-Spectrum ROM, 27C128, 27C256, 28C256, 27C512). A legnagyobb méretűbe 4 féle ROM fér, amiket a panel tetején található jumperekkel lehet kiválasztani. A másik panel a modulátor helyén egy kompozit videojel-meghajtó áramkör és egy +12V, -5V-ot előállító tápegység kombinációja.
